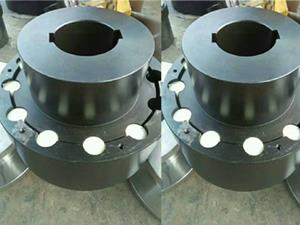

ZLL型带制动轮弹性注销联轴器_现货，直采无忧，性能稳定，库存足，欢迎拿货。ZLL型带制动轮弹性注销联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接，该联轴器具有以下特点：
（1）传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。
（2）与齿式联轴器相比，弹性柱销齿式连轴器结构简单，组成零件较少，制造较方便，不用齿轮加工机床。
（3）弹性柱销齿式连轴器维修方便，寿命较长，拆下档板即可更换尼龙柱销。
（4）弹性柱销齿式连轴器尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。
（5）弹性柱销齿式连轴器的减振动能差，噪声较大。









型号	公称扭矩 Tn(N.m)	许用转速 [n]r/min	轴孔直径		轴孔配合长度		D0	D	B	S	转动惯量 Kg.m2	质量m Kg
					Y型	J1型
			d1	d2	L	L1
ZLL1	250	4000	16 18 19	16 18 19	42	30	160	98	68	3.5	0.022	7
			20 22 24	20 22 24	52	38
			25 28	25 28	62	44
			30 32 35 38	30 32	82	60
ZLL2	630	3800	25 28	25 28	62	44	200	124	85	5	0.063	12.6
			30 32 35 38	30 32 35 38	82	60
			40 42 45 48	40 42	112	84
ZLL3	1600	3000	40 42 45 48 50 55 56	40 42 45 48 50 55 56	112	84	250	166	105	5	0.24	30.4
			60 63 65 70	60	142	107
ZLL4	4000	2400	50 55 56	50 55 56	112	84	315	214	132	5	0.65	52.4
			60 63 65 70 71 75	60 63 65 70 71 75	142	107
			80 85 90	80	172	132
ZLL5	6300	1900	60 63 65	60 63 65	142	107	400	240	168	7	1.63	81.3
			70 71 75	70 71 75
			80 85 90 95	80 85 90 95	172	132
ZLL6	10000	1500	70 71 75	70 71 75	142	107	500	280	210	7	4.4	139.8
			80 85 90 95	80 85 90 95	172	132
			100 110 120	100 110 120	212	167
ZLL7	16000	1200	80 85 90 95	80 85 90 95	172	132	630	330	265	9	12.8	257
			100 110 120 125	100 110 120 125	212	167
			130	130	252	202
ZLL8	25000	1050	90 95	90 95	172	132	710	370	298	9	20.9	331
			100 110 120 125	100 110 120 125	212	167
			130 140 150	130 140 150	252	202
			160 170 180		302	242
ZLL9	31500	950	100 110 120 125	100 110 120 125	212	167	800	384	335	11	33.5	424
			130 140 150	130 140 150	252	202
			160 170	160 170	302	242
