凸缘联轴器基本参数和尺寸

来源:沧州市海鹏机械制造有限公司 发布时间:2021/8/23 15:04:28
凸缘联轴器属于刚性联轴器的一种,在选购联轴器时需要提前对联轴器的型号参数有所了解,这样才能选到合适的产品,按国标GB/T5843-2003标准规定,凸缘联轴器可分为GY型凸缘联轴器(利用铰制孔螺栓对中,装拆不沿轴向移动)、GYS型有对中榫凸缘联轴器(凹凸槽对中,加工方便,但装拆要沿轴向移动)、GYH有对中环凸缘联轴器三种。
凸缘联轴器

凸缘联轴器主要的结构形式:
①靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩;
②靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对中。
连接两个半联轴器的螺栓可以采用A级和B级的普通螺栓,转矩靠两个半联轴器结合面的摩擦力矩来传递。结构简单,工作性能可靠,传递转矩大,装拆方便轴孔键槽形式按GB/T3582-1997规定,轴孔型式也可以锥孔。

GYS6型凸缘联轴器标记示例:
主动端:Y型轴孔,A型键槽 d=45,L=84.
从动端:Y型轴孔,A型键槽 d=45,L=84
标记示例:GYS6-45*84

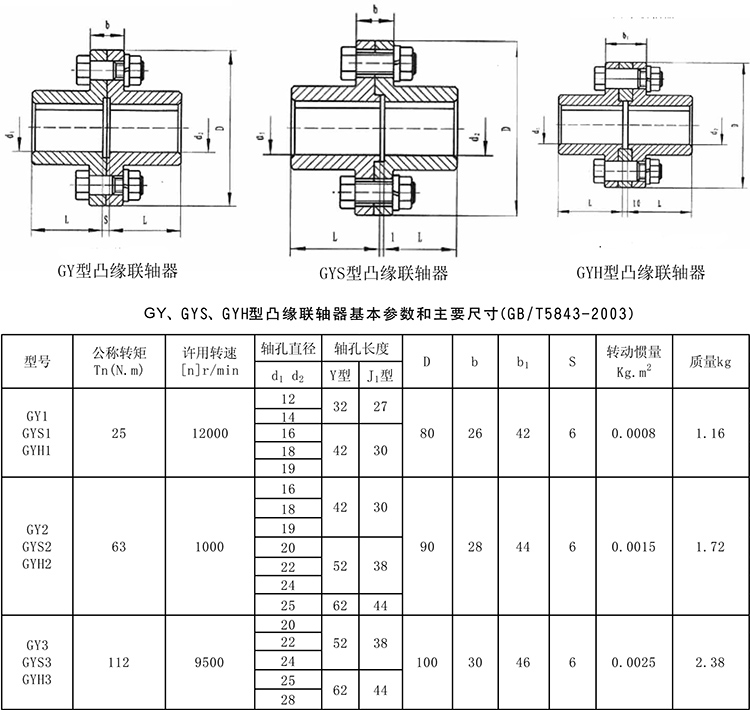

凸缘联轴器

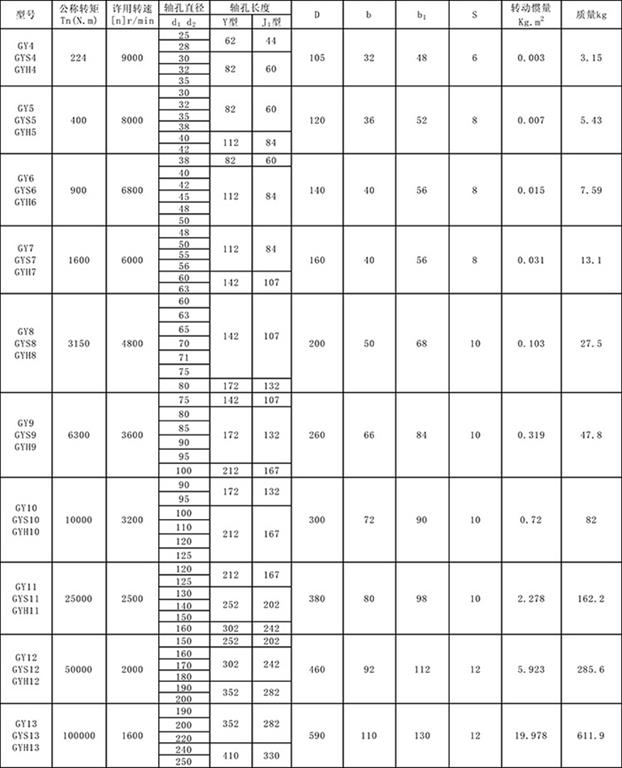

凸缘联轴器参数
以上便是介绍的凸缘联轴器常见规格的参数和尺寸,希望对大家选型有所帮助,海鹏机械作为专注生产凸缘联轴器的厂家,可以按照客户的要求生产标准和非标联轴器,欢迎来电咨询。
