蛇形弹簧联轴器安装间隙要求分析

来源:沧州市海鹏机械制造有限公司 发布时间:2021/8/21 11:52:08
蛇形弹簧联轴器在安装中都会面临端面安装间隙的问题,具体是指什么间隙?安装时间隙放多少呢?(大部分联轴器类似都需要放安装间隙,不包括刚性联轴器及液力联轴器等),下面海鹏小编为大家详细的介绍一下蛇形簧联轴器的间隙。
蛇形弹簧联轴器

蛇形弹簧联轴器实物展示图

蛇形弹簧联轴器端面间隙具体是指两半突出齿面到齿面的轴向间隙。联轴器一般有两半构成一对,但安装时需要保持两端面相应的间距,确保其不碰撞(只传递扭矩,而不产生轴向力),其间距大小由《机械设备安装工程施工及验收规范》GBT50231-1998规定。

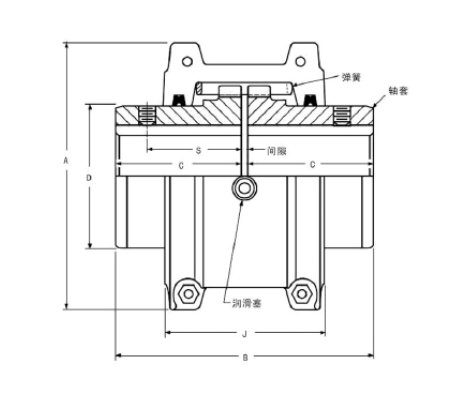

蛇形弹簧联轴器图纸

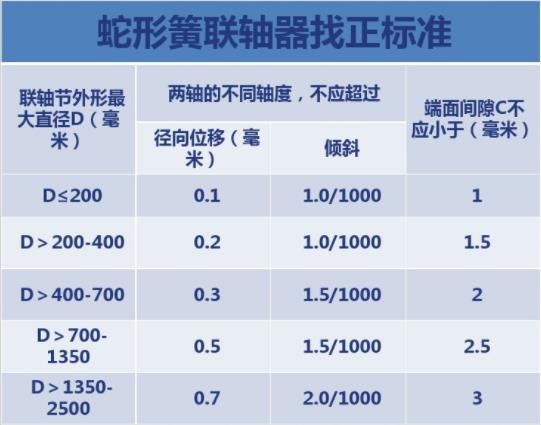

那安装时两半联轴器的端面间隙到底放多少合适呢?我们有合适的安装间隙,可以参照下列表数据(见下图C尺寸)。
蛇形弹簧联轴器

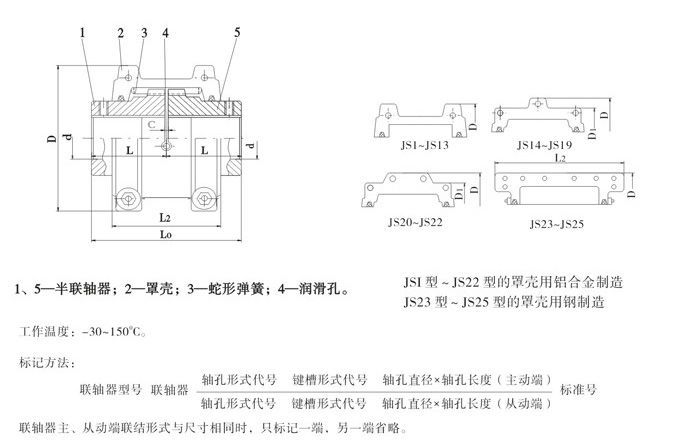

蛇形弹簧联轴器图纸

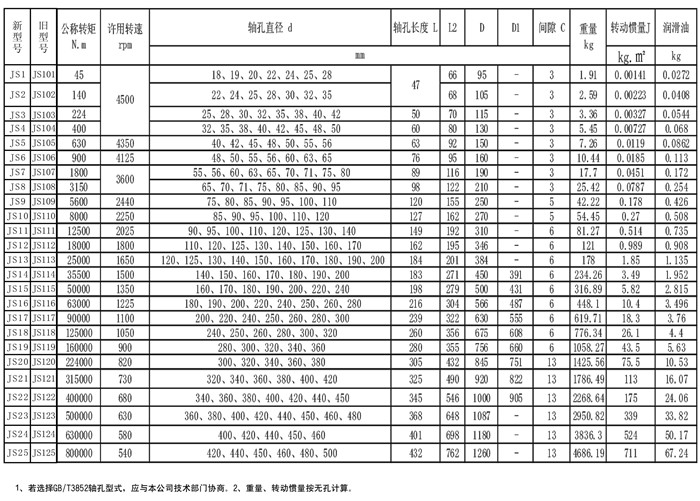

蛇形弹簧联轴器规格

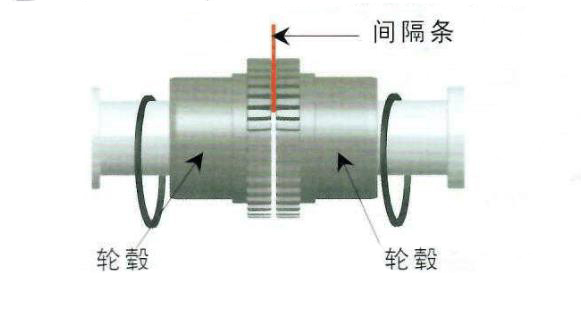

注意,安装两半蛇形弹簧联轴器可以参照上表的安装间隙准备适当的间隔条,如下图所示插入间隔条,旋转90度后插入同样的深度,直至回到原位,用卡尺测量下两半联轴器的端面间隙,不得大过上表建议值。
蛇形弹簧联轴器
