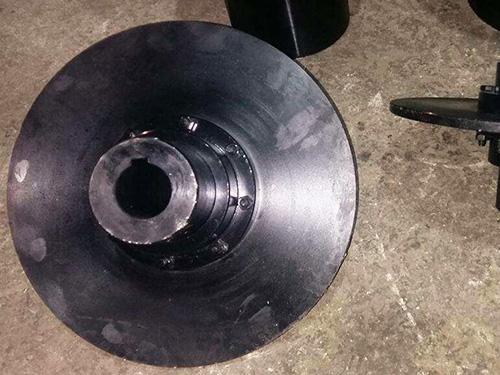

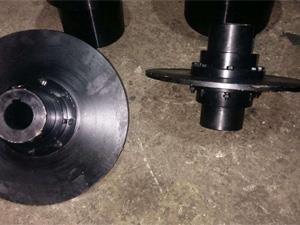

WGP型鼓形齿式联轴器

WGP型鼓形齿式联轴器

WGP型鼓形齿式联轴器是鼓形齿式联轴器中的一种新型型号,但是它在工作的时候,它的两轴将会产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,该联轴器传动件需要在有良好和密封的状态下工 作。
产地:河北省>泊头市
供应商:沧州市海鹏机械制造有限公司
手机:13832739356

WGP型鼓形齿式联轴器详细介绍

海鹏厂家近期在不断的创新制作联轴器传动件的技术,现在研制处理一种新型的联轴器传功件—WGP型鼓形齿式联轴器,这种联轴器传动件结构清晰,规格_,安装简便,使用年限长等特点。
WGP型鼓形齿式联轴器

WGP型鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可_齿的接触条件,提高传递转矩的能力,延长使用寿命。

WGP型鼓形齿式联轴器分别用来连接动力输入轴和动力输出轴的一个左轴套和一个右轴套,在左轴套的端部设置有鼓形齿,套在左轴套外围的联接套通过其内齿与左轴套上的鼓形齿相啮合,右轴套的端部设置有连接法兰,连接法兰与联接套通过穿接螺栓连接固定,一个制动盘被夹持固定在连接法兰和联接套之间。

WGP型鼓形齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,该联轴器传动件需在有良好和密封的状态下工 作。它的径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器,国内外均广泛采用鼓形齿式联轴器,直齿式联轴器属于被淘汰的产品,选用者应尽量不选用。

基本参数和主要尺寸(JB/T7001-93)/mm:
型号

公称转
矩Tn
/N·m

许可
转速
[n]
/r·min-1
轴孔直径
d1、d2、dz
轴孔长度
L
D0
D
D2
D4
B
F
N
R
C
C1
C2
质量
m
/kg
转动惯
量I
/kg·m2
润滑
脂用
量/kg
Y
J1、Z1
WGP1
710
4000
12、14
32
-
315
122
98
60
58
30
38
2
30
-
-
5.62
0.0078
0.11
16、18、19
42
-
20
-
-
20、22、24
52
-
10
-
-
25、28
62
44
3
19
18
30、32、35、38
82
60
23
12
40、42
112
84
29
12
WGP2
1250
4000
22、24
52
-
315
150
118
77
68
30
38
2.5
20
-
-
9.62
0.022
0.12
25、28
62
-
10
-
-
30、32、35、38
82
60
3
23
16
40、42、45、48、50、55、56
112
84
29
WGP3
2500
3550
22、24
52
-
355
170
140
90
80
30
49
3
33
-
-
16.6
0.047
0.2
25、28
62
-
23
-
-
30、32、35、38
82
60
3
23
25
40、42、45、48、50、55、56
112
84
29
16
60、63
142
107
36
WGP4
4500
2500
30、32、35、38
82
-
400
450
500
200
160
112
90
30
45
3
13
-
-
25.3
0.098
0.28
40、42、45、48、50、55、56
112
84
3
29
17
60、63、65、70、71、75
142
107
36
80
172
132
41
WGP5
7100
2500
30、32、35、38
82
-
400
450
500
225
180
128
100
30
45
4
23
-
-
34.7
0.174
0.45
40、42、45、48、50、55、56
112
84
3
29
19
60、63、65、70、71、75
142
107
36
80、85、90
172
132
41
WGP6
10000
2000
32、35、38
82
-
450
500
560
630
245
200
145
112
30
44
4
35
-
-
51.3
0.293
0.65
40、42、45、48、50、55、56
112
-
5
-
-
60、63、65、70、71、75
142
107
38
20
80、85、90、95
172
132
43
100
48
WGP7
14000
1700
32、35、38
82
-
450
500
560
710
272
230
160
122
30
44
4
45
-
-
68
0.53
0.8
40、42、45、48、50、55、56
112
-
15
-
-
60、63、65、70、71、75
142
107
5
38
20
80、85、90、95
172
132
43
100、110
212
167
48
WGP8
20000
1700
55、56
112
-
450
500
560
710
290
245
170
136
30
44
5
29
-
-
79
0.71
0.95
60、63、65、70、71、75
142
107
5
38
34
80、85、90、95
172
132
43
20
100、110、120、125
212
167
48
WGP9
25000
1600
65、70、71、75
142
107
560
630
710
800
315
265
190
140
30
58
5
5
38
38
106.5
1.05
1.3
80、85、90、95
172
132
43
28
100、110、120、125
212
167
48
130、140
252
202
53
WGP10
40000
1600
75
142
-
630
710
800
355
300
225
165
30
58
6
28
-
-
159
1.74
1.6
80、85、90、95
172
132
5
43
38
100、110、120、125
212
167
48
28
130、140、150
252
202
53
160
302
242
63
WGP11
56000
1400
85、90、95
172
-
710
800
900
412
345
256
180
40
58
6
15
-
-
215
3.67
2
100、110、120、125
212
167
8
51
32
130、140、150
252
202
56
160、170、180
302
242
66
WGP12
80000
1400
120、125
212
167
710
800
900
440
375
288
207
40
58
7
8
51
45
303
6.4
3.4
130、140、150
252
202
56
32
160、170、180
302
242
66
190、200
352
282
76
WGP13
112000
1400
140、150
252
202
800
900
490
425
320
235
50
58
8
8
56
38
291
10.45
4.4
160、170、180
302
242
66
32
190、200、220
352
282
76
WGP14
160000
1200
160、170、180
302
242
900
1000
545
462
362
265
50
65
9
10
68
32
523
17.48
6.6
190、200、220
352
282
78
240、250、260
410
330
-
10
注:1、质量与转动惯量是按较大直径的Y型轴孔计算的近似值,未计算制动盘。
2、不同制动盘直径的C、C1、C2植为表中数值再加K/2。
3、N=S-k/2,表中数值D0为较大时的计算值,S、k见下表。
