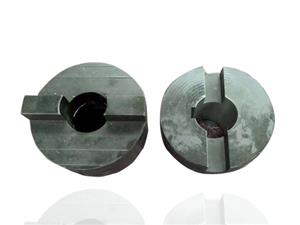

SL十字滑块联轴器

SL十字滑块联轴器又名金属滑块联轴器,有两个端面开有径向凹槽的半联轴器和两端各具有凸榫的中间滑块组成，中间滑块两端得凸榫相互垂直，分别嵌装再两个半联轴器的凹槽中，构成移动副。SL十字滑块联轴器价格_让你满意。

产地：河北省>泊头市

供应商：沧州市海鹏机械制造有限公司

手机：13832739356

SL十字滑块联轴器详细介绍

SL十字滑块联轴器又名金属滑块联轴器,有两个端面开有径向凹槽的半联轴器和两端各具有凸榫的中间滑块组成，中间滑块两端得凸榫相互垂直，分别嵌装再两个半联轴器的凹槽中，构成移动副，如果量轴线不同心或偏斜，运动时滑块将在凹槽中滑动，因此凹槽和滑块的工作面要加润滑剂，若两轴不同心，当转速较高时，由于滑块的偏心将会产生很大的离心力磨损，并给轴和轴带来附加载荷因此只适用于低速、传递载荷大的场合。

SL十字滑块联轴器 (Q/JL03-2001)基本参数：

规格	公称转矩 Tn(N·M)	许用转速 [n]r/min	轴孔直径 d	D	D	L	H	S	转动惯量 (kg.m 2 )	重量 (kg)
SL70	120	250	15～18	70	32	42	14	0.5	0.002	1.5
SL90	250	250	20～30	90	45	52	14	0.008	2.6
SL100	500	250	36～40	100	60	70	19	0.026	5.5
SL130	800	250	45～50	130	80	90	19	0.07	10
SL150	1250	250	55～60	150	95	112	19	0.14	15.5
SL170	2000	250	65～70	170	105	125	24	0.25	22.4
SL190	3200	250	75～80	190	110	140	29	0.5	31.5
SL210	5000	250	85～90	210	130	160	33	1.0	0.9	45
SL240	8000	250	95～100	240	140	180	33	1.6	59.5
SL260	9000	250	100～110	260	160	190	33	2	76
SL280	10000	100	110～120	280	170	200	33	3	94.3
SL300	13000	100	120～130	300	180	210	43	4.3	111
SL320	16000	100	130～140	320	190	220	43	5.7	129
SL340	20000	100	150	340	210	250	48	8.4	162
SL360	32500	100	160	360	240	280	48	19.2	258
SL400	38700	80	170	400	260	300	48	26.1	305
SL460	63000	70	200	460	300	350	58	62.9	560
