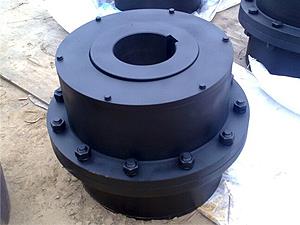

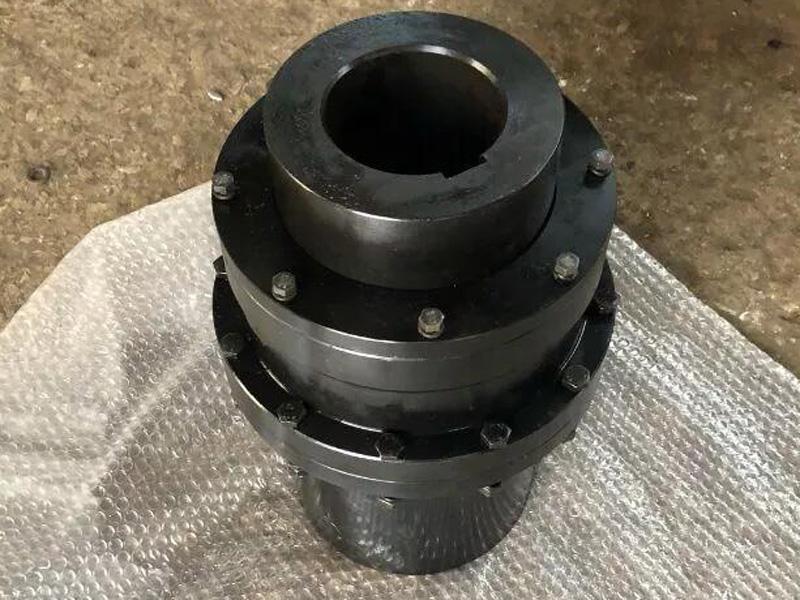

NLCLZ型鼓行齿式联轴器
从NLCLZ型鼓行齿式联轴器参数中可以了解到它的承载能力高,以弯曲强度计算,在相同条件下,比直齿齿式联轴器传递的扭矩提高15~30%;结构合理,性能可靠,由于齿侧呈鼓形,使轴线在相应的角度条件下,其接触情况得到_,从而降低了接触应力,消除了直齿联轴器齿端部载荷集中,即消除了棱边挤压,_了工作性能。
产地:河北省>泊头市
供应商:沧州市海鹏机械制造有限公司
手机:13832739356
NLCLZ型鼓行齿式联轴器详细介绍
NLCLZ型鼓行齿式联轴器按其外齿轴套轴向齿形的不同,可分成三种形式,即直齿齿式联轴器、鼓形齿式联轴器和特殊鼓形齿式联轴器。无论那一种,其内齿圈与渐开线直齿内齿轮除在轮齿的顶隙系数选取上有所区别外,其它都一样。
NLCLZ型鼓行齿式联轴器的外齿轴套的轴向齿坯可加工成直线和圆弧形两种,而分度圆和齿根圆都为直线,这种联轴器的啮合形式和渐开线圆柱齿轮内外齿啮合_一样。通过增大内外齿的齿侧间隙,来补偿两轴间的相对位移,但补偿量有限。
NLCLZ型鼓行齿式联轴器外齿轴套的齿顶加工成圆弧,即齿坯加工成球面,在齿中心平面且与节圆柱面相切的截面内,齿形成鼓形,即所谓的鼓形式联轴器。其特点是:
1、承载能力高,以弯曲强度计算,在相同条件下,比直齿齿式联轴器传递的扭矩提高15~30%;
2、结构合理,性能可靠,由于齿侧呈鼓形,使轴线在_的角度条件下,其接触情况得到_,从而降低了接触应力,消除了直齿联轴器齿端部载荷集中,即消除了棱边挤压,_了工作性能。
3、补偿性能好,外齿轴套齿形呈鼓形,增大了所联两轴允许的相对偏移,其允许的倾角zui大可达6度,一般推荐1.5°~2.5°。
