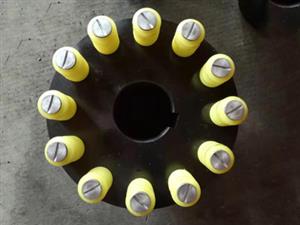

LX型弹性柱销联轴器

LX型弹性柱销联轴器所采用的弹性元件的材料海鹏机械厂家一般都会选用尼龙6，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作性能差，仅适用于很低的中速传动轴系。

产地：河北省>泊头市

供应商：沧州市海鹏机械制造有限公司

手机：13832739356

LX型弹性柱销联轴器详细介绍

LX型弹性柱销联轴器所采用的弹性元件的材料海鹏机械厂家一般都会选用尼龙6，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作性能差，仅适用于很低的中速传动轴系。该联轴器传动件已列为标准GB5014-85，适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。

LX型弹性柱销联轴器技术参数：

型号	公称扭矩 Tn(N.m)	许用转速 [n]r/min		轴孔直径 d 1 d 2 d z		轴孔配合长度			D	S	转动惯量 Kg.m 2	重量 Kg
						Y型	Z、J 1 、 Z型
						L	L 1	L
		铁	铁	钢	铁
LX1	160	7100		12 14	12 14	32	27	32	90	2.5	0.0064	2
				16 18	16 18	42	30	42
				19	19
				20 22	20 22	52	38	52
				24
LX2	315	5600		20 22	20 22	52	38	52	120	2.5	0.253	5
				24	24
				25 28	25 28	62	44	62
				30 32	30 32	82	60	82
				35
LX3	630	5000		30 32	30 32	82	60	82	160	2.5	0.6	8
				35 38	35 38
				40 42	40 42	112	84	112
				45 48
LX4	1250	4000	2800	40 42	40 42	112	84	112	195	3	3.4	22
				45 48	45 48
				50 55	50 55
				56	56
				60 63		142	107	142
LX5	2000	3550	2500	50 55	50 55	112	84	112	220	3	5.4	30
				56	56
				60 63	60 63	142	107	142
				65 67	65 67
				71 75
LX6	3150	2800	2100	60 63	60 63	142	107	142	280	4	15.6	53
				65 70	65 70
				71 75	71 75
				80	80
				85		172	132	172
LX7	6300	2240	1700	70 71	70 71	142	107	142	320	4	41.1	98
				75	75
				80 85	80 85	172	132	172
				90 95	90 95
				100 110	100	212	167	212
LX8	10000	2120	1600	80 85	80 85	172	132	172	360	5	56.5	119
				90 95	90 95
				100 110	100 110	212	167	212
				120 125
LX9	16000	1800	1250	100 110	100 110	212	167	212	410	5	133.3	197
				120 125	120 125
				130 140	130	252	202	252
LX10	25000	1560	1120	110 120	110 120	212	167	212	480	6	273.2	322
				125	125
				130 140	130 140	252	202	252
				150	150
				160 170	160	302	242	302
				180
LX11	31500	1320	1000	130 140	130 140	252	202	252	540	6	555.7	520
				150	150
				160 170	160 170	302	242	302
				180	180
				190 200	190	352	282	352
				220
LX12	63000	1250	950	160 170	160 170	302	242	302	630	7	902	714
				180	180
				190 200	190 200	352	282	352
				220	220
				240 250		410	330	-
				260
LX13	100000	1120	850	190 200	190 200	352	282	352	710	8	1700	1057
				220	220
				240 250	240 250	410	330	-
				260	260
				280 300		470	380	-
LX14	160000	850	630	240 250	240 250	410	330	-	800	8	4318	1956

LX型弹性柱销联轴器适用于各种同轴线的传动系统，利用尼龙棒的横断面剪切强度传递转矩，传递转矩为160-160000N.m，工作温度-20~80℃，结构简单，维修方便，具有缓冲减震性能和轴向偏移补偿能力。LX型弹性柱销联轴器中的柱销在工作时处于剪切和挤压状态，其强度条件便是计算弹性柱销横截面上的剪切强度和朱销与柱孔壁的挤压强度。
