带法兰星行弹性联轴器|LX形星行弹性联轴器-海鹏联轴器

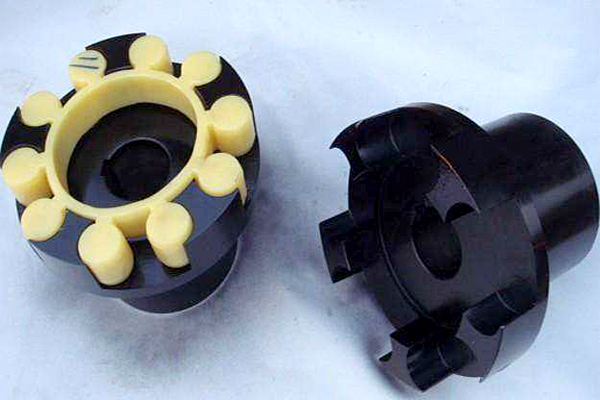

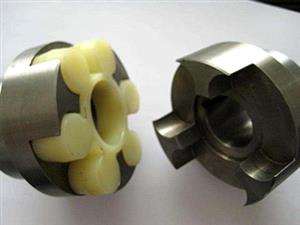

LX型带法兰星行弹性联轴器是以工程塑料作弹性元件,适用于联接两同轴线的传动轴系,具有补偿两轴相对偏移、缓中、减震、耐磨性能,适应场合普遍,传递转矩2035000.N.M ,工作温度35- + 80摄氏度。聚氨脂弹性体由凸形爪块限制,可避免由于冲击产生的内部变形及离心力产生的外部变形;凸爪大的凹面,使渐开线齿上的表面压力很小，齿上即使承受过载,齿仍不会磨损或变形。

LX型带法兰星行弹性联轴器的选择:

联轴器的可靠性和工作环境。通常由金属元件制成的不需闰滑的联轴器此较可靠;需要润滑的联轴器,其性能易受润滑完善程度的影响,且可能污染环境。含有橡胶等非金属元件的联轴器对温度、腐蚀性介质及强光等比较敏感，而且容易老化。

联轴器的工作转速高低和引|起的离心力大小。对于高速传动轴,应选用平衡精度高的联轴器,例如膜片联轴器等,而不宜选用存在偏心的滑块联轴器等。

两轴相对位移的大小和方向。当安装调整后,难以保持两轴严格对中,或工作过程中两轴将产生较大的附加相对位移时,应选用挠性联轴器。例如当径向位移较大时,可选滑块联轴器,角位移较大或相交两轴的联接可选用万向联轴器等。

LX型带法兰星行弹性联轴器的制造、安装、维护和成本。 在满足便用性能的前提下,应选用装拆方便、维护简单、成本低的联轴器。例如刚性联轴器不但结构简单,而且装拆方便,可用于低速、刚性大的传动轴。一般的非金属弹性元件联轴器(例如弹性套柱销联轴器、弹性柱销联轴器、梅花形弹性联轴器等) ,由于具有良好的综合能力,广泛适用于般的中、小功率传动。

LX型带法兰星行弹性联轴器用高新技术设备生产，给用户带来很多方便，我公司具有研发高新精产品和批量生产的_条件及强大优势，能满足用户的各种需求。

该联轴器是以工程塑料作弹性元件,适用于联接两同轴线的传动轴系,具有补偿两轴相对偏移、缓冲、减震、耐磨性能,适应场合普遍,传递转矩20- 35000.N.M,工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。

型号	公称扭矩N.M	许用转速rpm	轴孔直径d1、d2	轴孔长度L1、L2	L。	D	D1 D2	E	S	转动惯量kg.m^2	重量 kg
												mm	mm	mm	mm	mm	mm	mm
			XL1	20	19000	6-19	25	66	40			32	16	2	0.00008	0.30
LX2	70	14000	8-24	30	78	55	40	18	2	0.0002	0.61
LX3	190	11800	10-28	35	90	65	48	20	2.5	0.0007	1.00
LX4	380	9500	12-38	45	114	80	66	24	3	0.002	2.08
LX5	530	8000	14-42	50	126	95	75	26	3	0.004	3.21
LX6	620	7100	15-48	56	140	105	85	28	3.5	0.006	4.41
LX7	750	6300	20-55	65	160	120	98	30	4	0.012	6.64
LX8	850	5600	22-65	75	185	135	115	35	4.5	0.025	10.13
LX9	1950	4750	30-75	85	210	160	135	40	5	0.054	16.03
LX10	4800	3750	40-90	100	245	200	160	45	5.5	0.139	27.50
LX11	6800	3350	50-100	110	270	225	180	50	6	0.245	38.50
LX12	8000	3000	60-110	120	295	255	200	50	6	0.435	54.0
LX13	10000	2650	60-125	140	340	290	230	60	7	0.85	81.8
LX14	14500	2380	60-140	155	375	320	255	65	7.5	1.4	109.7
LX15	20000	2000	80-160	175	425	370	290	75	9	2.72	162.7
LX16	23500	1800	85-180	195	475	420	325	85	10.5	4.95	230.8
