您了解TLL带制动轮弹性柱销联轴器的组装过程

来源:沧州市海鹏机械制造有限公司 发布时间:2021/5/11 11:28:46
TLL带制动轮弹性柱销联轴器在制作的过程中所采用的尼龙柱销便为自润材料,所以该联轴器零部件不需润滑,不仅节省润滑油,而且净化工作环境。适用场合:弹性柱销齿式联轴器具有补偿两轴相对偏移的性能,适用于中等和较大功率传动,不适用于对减振有要求和噪声需要严加控制的工作部位。弹性元件柱销的材料一般选用尼龙,有微量补偿两轴线偏移能力,弹性件工作时受剪切,工作可靠性极差,仅适用于要求很低的中速传动轴系,不适用于工作可靠性要求较高的工况。
TLL带制动轮弹性柱销联轴器

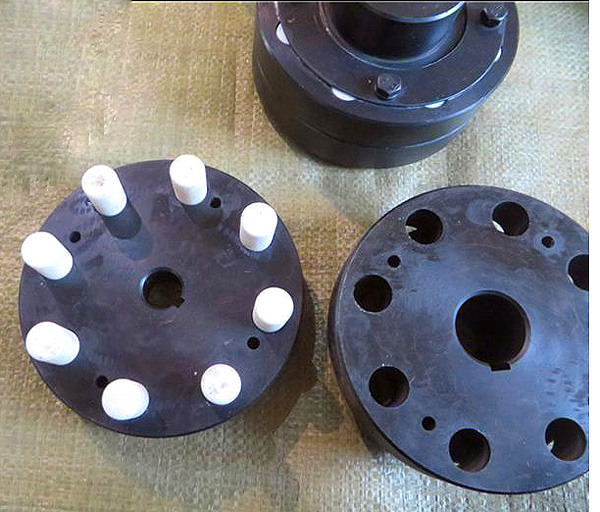

TLL带制动轮弹性柱销联轴器的组装过程:该联轴器是利用若干非金属材料制成的柱销,置于两半联轴器与外环内表面之间的对合孔中,通过柱销传递转矩实现两半联轴器联接。TLL带制动轮弹性柱销联轴器的五大组装步骤如下分析:联轴器的单个部件都加工好之后,我们需要进行组装了。主要部件有加工好的两半联轴器和外环,若干个尼龙棒,挡板两个,螺丝若干。
1.将外环套在半联轴器上并合适的挡板装在半联轴器的凸缘上,用螺丝将外环和半联轴器固定。
2.将尼龙棒填进外环与半联轴器之间的孔中。
3.将另外一个半联轴器装在外环里。
4.将另外的尼龙棒装入外环与半联轴器的孔中。
5.后面用螺丝将另一个挡板与联轴器外环固定。

通过海鹏机械厂家介绍的TLL带制动轮弹性柱销联轴器相关组装步骤,相信我们大家了解了该联轴器的组装过程,对于功能则是在工作时通过对尼龙棒纵断面的剪切来传递转矩的,可部分代替齿式联轴器。那么联轴器的结构相对于一些其他型号的联轴器结构要复杂一些,所以组装过程也比较复杂。
