海鹏为您提供NL尼龙内齿联轴器规格齿数表

来源：沧州市海鹏机械制造有限公司发布时间：2019/6/29 11:40:40

海鹏为您简单介绍NL尼龙内齿联轴器结构特点：

NL尼龙内齿圈规格：NL-1至NL-10(详见产品尺寸表)

　　NL尼龙内齿圈颜色：黄色

　　NL尼龙内齿圈材质：质优尼龙料

　　NL尼龙内齿圈工作温度：-40℃~±120℃

　　NL尼龙内齿圈用途：本产品适用于各种机械缓冲作用，多用于注塑机联轴器。

NL尼龙内齿联轴器中NL尼龙齿圈的特点：该产品适用于轴间及挠性传动，允许较大的轴向径向位移，轴角位移，具有该结构简单，拆穿容易，维修方便，嗓音低，成本少，各传动功效损失小,抗损耗强度和钢性较高，耐热性较好，摩擦系数低，耐磨性好，而从作为传动部件其使用寿命长等特点。 NL尼龙齿圈的主要原材料为工程塑料，增强尼龙双6,高强度尼龙双6加30%玻璃纤增韧。使其具有良好的机械性能和电气性能,可对其进行增韧,增强,阻燃,耐磨改性,提高其耐热性等。

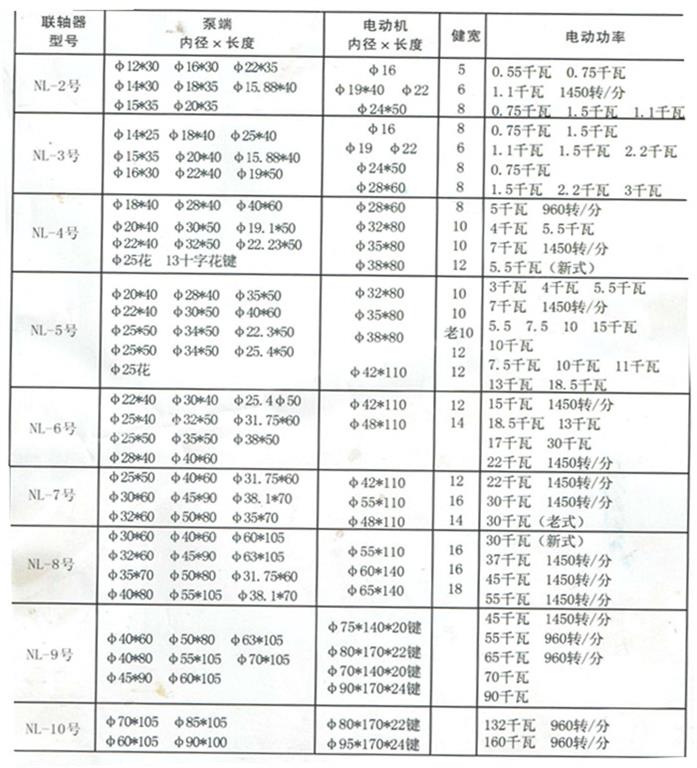

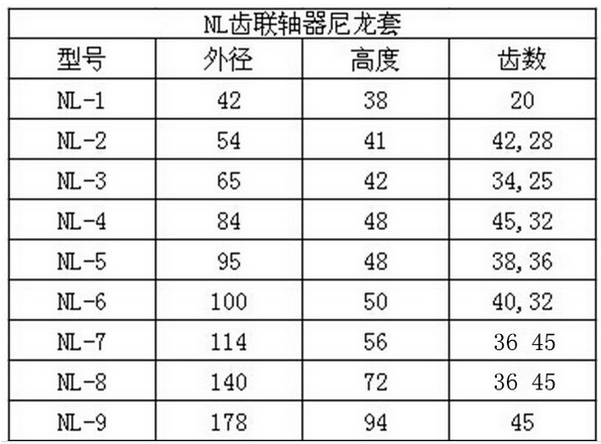

NL尼龙内齿联轴器中NL尼龙内齿圈规格齿数表：

NL尼龙内齿圈外形尺寸模数表：

型号	外径	内径	高度	牙数	模数	备注
NL1粗牙	42	30	28	32	1
NL1细牙
NL2粗牙	55	38	39	27	1.5
NL2细牙	53	41	40	42	1
NL3粗牙	67	47	42	25	2
NL3细牙	67	50	45	34	1.5
NL4粗牙	82	60	46	32	2
NL4细牙	85	65	47	45	1.5
NL5粗牙	92	69	48	36	2
NL5细牙	95	72	49	38	2
NL6粗牙	102	75	52	32	2.5
NL6细牙	100	76	50	40	2
NL7粗牙	115	85	60	36	2.5
NL7细牙	115	87	61	45	2
NL8粗牙	140	102	67	36	3.5
NL8细牙	140	108	73	45	2.5
NL9粗牙
NL9细牙	172	132	90	46	3
