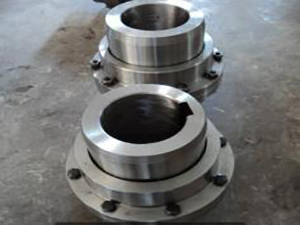

CL型齿式联轴器是鼓形齿式联轴器其中的一种型号，该联轴器是由齿数一样的内外齿的凸缘形半联轴器等零件组成，并且套筒和轴用键联接，两个外壳用螺栓联成一体，外壳和套筒之间设有密封圈,内齿轮齿数和外齿轮齿数相等,通常采用压力角为二十度的渐开线齿廓。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮的轴线上,齿侧间隙比一般齿轮大。
CL型齿式联轴器的特点(与直齿式联轴器相比有以下特点) :
1、承载能力强。在相同的内齿套外径和联轴器较大外径下,鼓形齿式联轴器的承载能力平均比直齿式联轴器提高百分之十五至百分之二十。
2、角位移补偿量大。当径向位移等于零时,直齿式联轴器的许用角位移为1o,而鼓形齿式联轴器的许用角位移为1o30',提高百分之五十。在相同的模数、齿数、齿宽下,鼓形齿比直齿允许的角位移大,
3、鼓形齿面使内、外齿的接触条件得到_,避免了在角位移条件下直齿齿端棱边挤压,应力集中的弊端,同时_了齿面摩擦、磨损状况,降低了噪声,维修周期长。
4、外齿套齿端呈喇叭形状,使内、外齿装拆_方便。
5、传动效率高达百分之九十九点七。
CL型齿式联轴器具有径向、轴向和角向等轴线偏差补偿能力,具有径向、轴向和角向等轴线偏差补偿能力,结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点,特别适用于低速重载工况,如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。读完以上的知识我想您已经对这款联轴器已经相对熟悉，如果您还有一些疑问，可以随时拨打网站首页的电话联系我们，我们将随时欢迎您的咨询，及时给您合适的建议。
