鼓形齿式联轴器与一般齿轮传动不同。由于制造误差等景响而使载荷集中作用在一对齿上，这对齿受力发生变形后，另一对齿_接触，很快使全部齿对接触。因此鼓形齿轮联轴器不会因一个齿的破坏而使其传动停0，只有当内外齿圈上的全部齿均破坏时，传动才停,可以认为齿轮联轴器因为弯曲强度不够而造成齿的折断的可能性_小。因此鼓形齿式联轴器鼓形齿失效形式一般可不考虑弯曲强度，而只考虑接触强度。
由于鼓形齿轮传动与一般的齿轮传动有很大的不同，在分析接触应力时对一般的齿轮传动适用的赫兹理论，对
鼓形齿式联轴器鼓形齿轮传动也不在适用。因此在分析鼓形齿接触应力时一般采用数值分析法。这里我们主要采用有限元法，利用AHSYS有限元软件对鼓形齿进行强度分析。
建立有限元分析模型用单齿啮合来分析鼓形齿的应力分布情况，建立一个内齿套轮齿模型与鼓形外齿模型接触进行接触分析。对此模型进行有限元网格划分及约束加载，即在外齿模型内边界面上，对面上所有节点施加全约束，在内齿面外边界面上只施加径向约束允许其切向转动，对称界面上所有节点施加对称边界厂网格划分当鼓形里为119.4时鼓形外齿的接触应力。通过云图可以看到两齿接触点附近具有较大的压应力，接触应力只作用在啮合区大致呈椭圆分布，对轮齿其余的
部分应力影响不大。选用不同的鼓形齿轮联轴器鼓形里建立模型计算，计算结果。

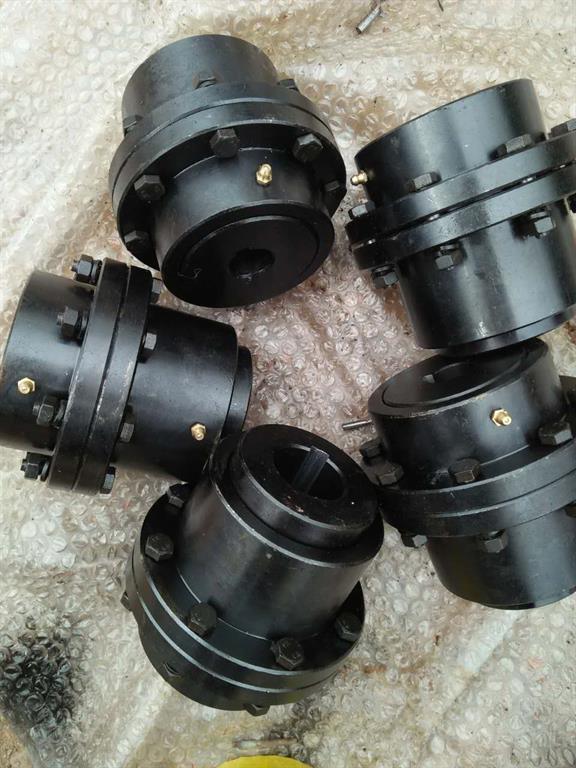

海鹏机械_设计制作安装各种规格的鼓形齿式联轴器，本公司可以根据您设计工况、安装空间、安装位置、安装地区等，现场勘测、帮你设计选型、提供结构图纸、工作原理、技术参数。
